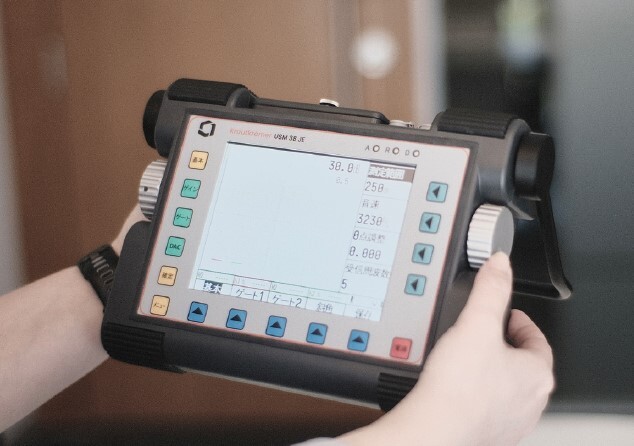

ポータブル超音波探傷器 USM38 JE (日本ベーカーヒューズ株式会社)

主な特長
仕様
カタログ

ＵＳＭ３８ＪＥはＵＳＭ３５ＸＪＥの後継機です。一般社団法人日本非破壊検査協会「ＪＳＮＤＩ仕様デジタル超音波探傷器」の基本操作仕様に対応！ＵＳＭ３５ＸＪＥ（ＪＳＮＤＩ仕様）をさらに使いやすく、機能を向上しています。スクリーンショットや探傷データは、ＳＤカードに保存が可能となり、幅広い検査に対応する超音波探傷器です。

お問い合わせ・ご質問

主な特長

• USM35X JEと同じキー配置、メニュー構成のため、操作ストレスがありません。
• JIS-DAC 機能(最大16ポイント記録)、S-DAC 機能（距離振幅特性曲線）搭載。
• 斜角スキップ点色別表示機能搭載。(画面上に0.5S, 1.0S,1.5Sごとにカラーで色別表示)
• バッテリ動作時間は13 時間。（標準リチウムイオンバッテリ使用時）
• 作業環境に合わせて画面表示カラーの選択が可能。
• 専用ケーブルでVGA 出力により外部モニタやプロジェクタとの接続が可能。

仕様

主な仕様

測定範囲	1~27940mm（鋼中） *音速、周波数帯域及びPRFにより異なる
音速	250 ~ 16000m/s
０点調整	0 ~ 1000 μs
表示遅延	-35~3500mm*
リジェクト	0 ~ 80%
パルス	スパイクパルス
パルス電圧	150V 又は 300V
ダンピング	50Ω　又は　1KΩ
ゲイン	0 ~ 110 dB
帯域幅	0.5 ~ 20MHz
検波	全波、半波-正、半波-負、RF
PRF	15 ~ 2000Hz*
ゲート	独立2ゲート
ゲートモード	Jしきい値、ピーク、フランク
画面サイズ	6インチ
画面ピクセル	600 x 480 ピクセル
接栓	レモ大 (LEMO-1) 2個
保存媒体	標準SDカード
	画面コピー/レポート︓JPG形式
	探傷データ︓UGO形式
外形寸法	W: 255 x H: 177 x D: 100mm
重量	2.2 Kg (バッテリー含む)
バッテリー動作時間	13時間（満充電）
バッテリー種類	リチウムイオンバッテリー
AC電源	100 ~ 240V, 50/60Hz
言語	日本語、英語
IP規格	IP66 (IEC 60529規格準拠)
動作温度	-10 ~ 55℃
保管温度	-20 ~ 60℃（バッテリーなし）
