ポータブル超音波探傷器 USMGo+ ベーカーヒューズ・エナジージャパン株式会社
USM Go+は人間工学に基づいた軽量・小型設計で、IP67の堅牢設計。USM/USNと同様のユーザーインターフェースを採用し、直感で操作が可能です。また航空機、電力プラント、自動車、石油・ガス産業など、あらゆる工業分野における超音波探傷試験に使用できます。
お問い合わせ・ご質問主な特長
USM Go+は操作性と携帯性を追求した、手のひらサイズの超音波探傷器
- 携帯性を追求した設計
-
・狭い場所や立入りが難しい場所の検査に最適
・コンパクト設計で、重量わずか850g（バッテリ含む）
・バッテリ動作6時間（バッテリは本体に取り付けたままでも充電可能）

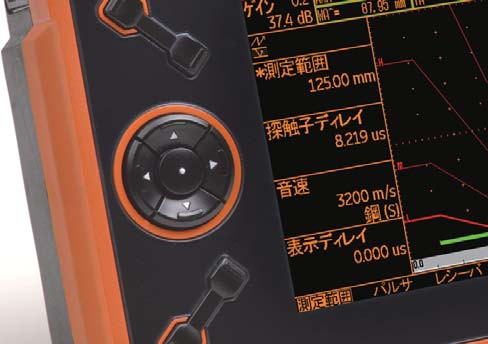

- 使いやすいキータイプで簡単操作
-
・メニュー選択や設定値の調整はすべてキーで行え、片手で操作可能
・左手でも右手でも同様に操作可能な切替え機能
・機能キー1又は2にユーザー設定によるカスタマイズソフトウエア機能の割当てが可能
・ゲインキーは独立しているため、簡単にゲインの増減が可能

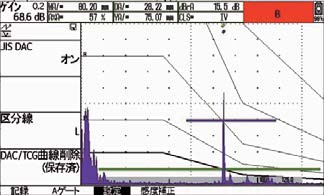

- JIS-DAC機能（JIS Z 3060-2002準拠）
-
JIS Z 3060に準拠し、エコー高さ区分線の作成は容易

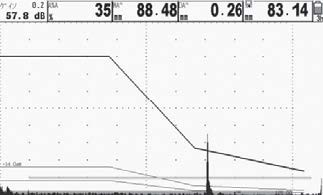

- DAC/TCG機能（ASME/EN規格準拠）
-
DAC線を直線、曲線から選択可能。またカスタムオフセット機能により任意にオフセットを4つまで表示可能

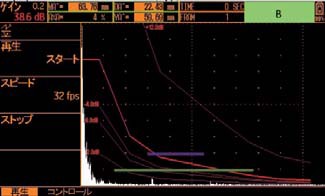

- 波形録画機能
-
Aスコープを動画として記録したい重要な検査やトレーニングに有用な機能。本体又はPCで再生が可能

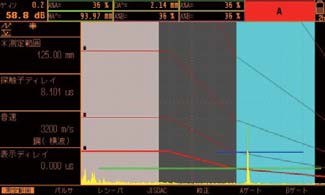

- 斜角スキップ点色別表示機能
-
スキップ点を境に色分け表示し、視認性を向上させる。

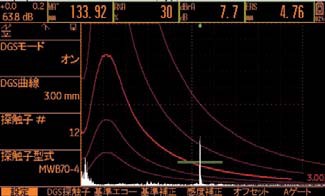

- DGS機能
-
- データ管理、レポート作成
-
・標準SDカード（最大16GB）に全てのデータを保存可能
・測定結果はJPGまたはBMP形式、探傷条件もすべてSDカードに保存できるため、データ転送ソフトウエアやケーブル等は不要
・USBケーブルを使用し、USM Go+本体とPCの接続も可能
・測定結果のレポート内容は、Aスコープのみ、またはAスコープ/探傷器設定の2種類から任意に選択可能
・ファイルプレビュー機能により、SDカードに保存されている測定結果（JPG/BMP）を本体にて確認が可能
・測定結果として保存されるJPG/BMPファイルのヘッダー /メモの新規コメントをPCまたは本体で作成が可能
仕様
| 測定範囲（mm） | 0-12,500mm |
| 表示遅延（mm） | -45 - 10,000 |
| 探触子ディレイ | 0-999,9 μs |
| 音速 | 250 - 16,000 m/s |
| ダンピング | 50/1,000 Ohms |
| PRF | 15-2,000Hz |
| パルスタイプ | スクエア/スパイク |
| スパイク（電圧） | 120v/300v |
| スクエア（電圧） | 120V-300V（10v step） |
| 帯域幅（-3dB） | 0.2-20MHz |
| ゲイン | 110dB |
| 検波 | 全波/半波正/半波負/RF |
| ゲート数 | 2（3ゲートも可能） |
| DAC | JIS Z 3060 / ASME / EN |
| 測定モード | ピーク/フランク/Jフランク /J閾値 |
| メモリー媒体 | SDカード |
| 画面サイズ（mm） | 64.8×108（H×W） |
| 外形寸法（mm） | 111×175×50（H×W×D） |
| 重量(バッテリ含む) | 850g |
| 電源 | ACアダプタ/バッテリ |
| バッテリ動作時間 | 6時間 |
| IP | IP67 |
| 動作温度範囲 | 0-55℃ |
