フェーズドアレイ超音波探傷器 Explorer Max (TPAC)

主な特長
仕様
カタログ

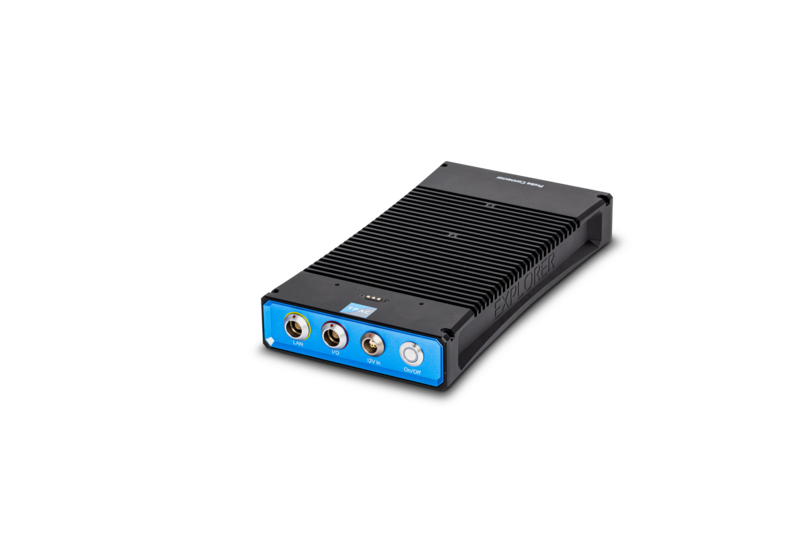

TPAC社製のExplorer Maxは、小型・軽量設計でありながら、フェーズドアレイ、FMC/TFM、PWI、PCIなどの先進的なイメージング技術を搭載した高性能超音波探傷装置です。 10GbEインターフェースによる高速データ転送により、大容量のFMC/TFMデータを効率的に処理し、高速かつ高精細な検査を実現します。研究開発、システムインテグレーション、現場検査まで、幅広いアプリケーションに対応します。

お問い合わせ・ご質問

主な特長

主な適用事例
・フィールド検査
・自動スキャナーやクローラーへの搭載
・ロボット検査
・溶接部検査
・水浸検査
・自動超音波検査
・インライン検査（バー、ビレット、パイプなど）
・R&D
・研究所、大学

豊富なソフトウェアのラインナップ: 溶接検査、腐食肉厚マッピング、インライン検査、研究開発向けなど、多彩なソフトウェアと組み合わせて使用できます。
お客様の検査目的や運用環境に合わせて最適なソリューションを構築できるため、研究用途から自動検査システムまで幅広く対応します。

柔軟な開発プラットフォーム: TPAC社製の製品には、お客様独自のシステム開発を支援する標準SDKが付属しています。サンプルコードも提供されるため、検査システムの組み込みやアプリケーション開発を効率的に進めることが可能です。

仕様

探傷方式	フェーズドアレイ/FMC
CH数	16/16〜（チャンネル構成表参照）
最大PRF	20kHz
受信帯域幅	0.3MHz〜20MHz〈オプションにて50kHz可〉
サンプリング周波数	100MHz
データ伝送速度	1GB/s（イーサネット）
防水/防塵対応	IP67に準拠
寸法重量	265×142×40㎜＜1.5kg
その他	・サンプルコード付きの標準SDK （LabVIEW、C++、C#、Matlab、Python他）・任意波形発生器（AWG : Arbitrary Waveform Generator）〈オプション〉・OEMに対応可能
