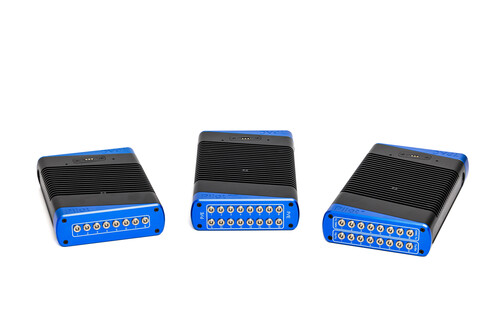

シングルプローブ・マルチチャンネル超音波探傷器 Pilot+ TPAC

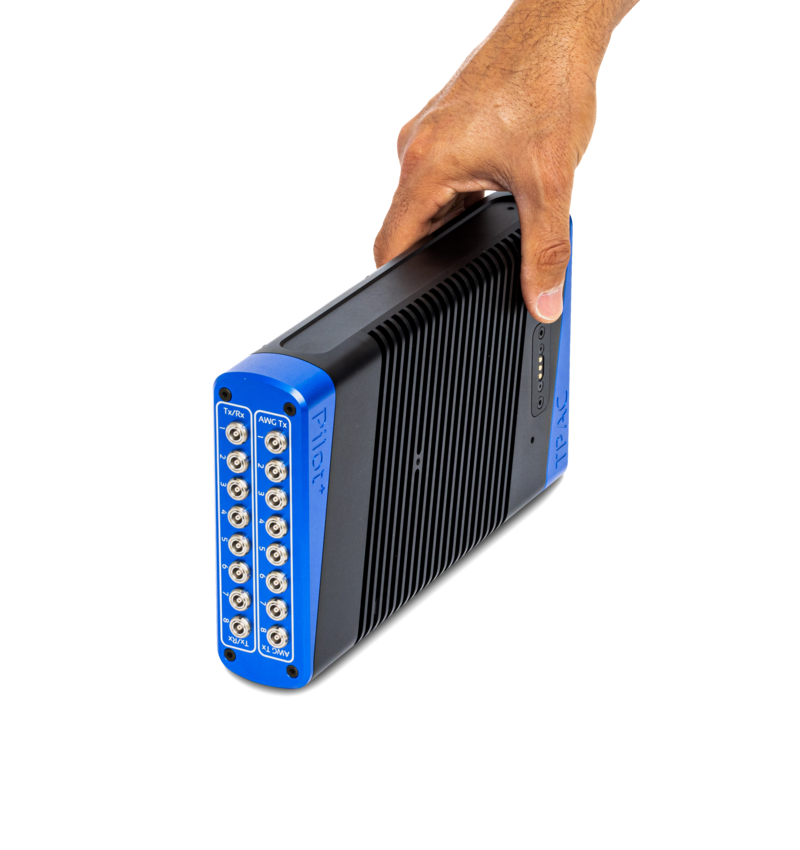

TPAC社のPilot+は、超小型・軽量でありながらもハイパワーなシングルプローブ・マルチチャンネル探傷器となります。航空宇宙分野の複合材やハニカム構造の検査から、製造ラインのインライン検査まで、幅広いアプリケーションに対応します。

お問い合わせ・ご質問

主な特長

主な適用事例
・連続板厚測定（配管、タンク底板など）
・水浸UT検査
・自動、水浸スキャナー開発
・インライン検査（バー、ビレット、パイプなど）
・自動超音波検査
・空中超音波検査
・研究開発

27 bit高分解能ADC（162 dBダイナミックレンジ）

Pilot+は、27 bitの高分解能A/D機能が備わっており、微弱なエコー信号から強い反射信号まで高精度にデジタル化できるため、微小欠陥の検出能力が向上します。
また、162 dBという広いダイナミックレンジにより、減衰の大きい材料や厚肉部材の検査においても優れた信号品質を維持でき、感度設定の自由度向上や再測定の削減に貢献します。

AWG（任意波形発生器）

任意波形発生器（AWG）を標準搭載しており、パイポーラ波、ガウシアン波、チャープ波など、お客様の用途に応じた波形を生成できます。高電圧パルサーとの組み合わせにより、ハニカム構造物、複合材料など、ノイズの多い複雑な対象物に対しても高い検査性能を発揮します。

柔軟な開発プラットフォーム

TPAC社製の製品には、お客様独自のシステム開発を支援する標準SDKが付属しています。サンプルコードも提供されるため、検査システムの組み込みやアプリケーション開発を効率的に進めることが可能です。

仕様

探傷方式

単一振動子探傷、フルパラレル送受信

CH数

8ch

パルサー電圧

矩形パルス時25～400V、バイポーラパルスおよびAWG時 ±100V

解像度

27bit （162dBダイナミックレンジ）

最大PRF

20kHz

受信帯域幅

0.3MHz〜20MHz〈オプションにて50kHz可〉

サンプリング周波数

100MHz

データ伝送速度

100MB/s（イーサネット）

防水/防塵対応

IP67に準拠

寸法重量

240mm×140mm×45mm ＜1.5kg

その他

・サンプルコード付きの標準SDK

（LabVIEW、C++、C#、Matlab、Python他）
・任意波形発生器（AWG : Arbitrary Waveform Generator）〈オプション〉

・OEMに対応可能
