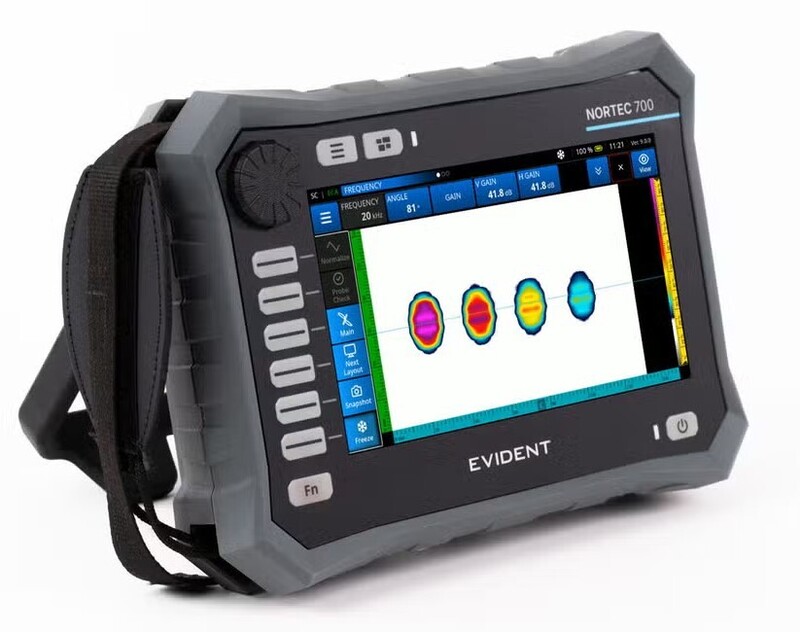

渦流探傷器 NORTEC 700 は、従来の渦流探傷（ECT）と高度な渦流アレイ（ECA）を、一つのシームレスなプラットフォームに統合しました。これまで以上に多くのユーザーが、高度な検査技術を容易に活用できます。これは、高性能な検査技術を標準化する新しいソリューションです。

お問い合わせ・ご質問

主な特長

渦流探傷器 NORTEC 700 は現場の作業スタイルに寄り添う革新的で導入しやすい統合ソリューションです。シンプルな操作体系と、次世代プローブ技術や欠陥を明確に捉える表示性能を兼ね備え、検査現場を問わず、迅速に、明確に、そして確実に、検査業務を支援します。高性能で柔軟性が高く、コスト効率に優れた NORTEC 700 は、幅広い用途に応じたした 3 つのモデルをラインアップしています。

N700：従来の渦流探傷（ECT）による単一周波数検査
N700D：高度な2重周波数機能とボルトホール検査機能により、さらに高い汎用性を実現
N700i： ECT に加え、高度な渦流アレイ（ECA）およびレイヤー検出機能を搭載

ECT と ECA を統合したシームレスなプラットフォーム: NORTEC 700 は、従来の渦流探傷（ECT）から高度な渦流アレイ（ECA）にシームレスに移行できる統合プラットフォームです。ユーザーは同じ直感的なインターフェース上で ECTとECAををスムーズに切り替えることができ、設定を維持したまま検査を継続できます。また、用途ごとに別々の装置を用意する必要もありません。

ボルトホール検査とレイヤー検出機能: N700i に搭載された高度な自動レイヤー検出機能とフリーズモードにより、ボルトホール検査や多層構造検査の精度がさらに向上します。
高度な信号解析により、ファスナーや裏当て材からの応答と実際の欠陥信号を正確に識別し、誤判定を低減するとともに再検査の削減に貢献します。

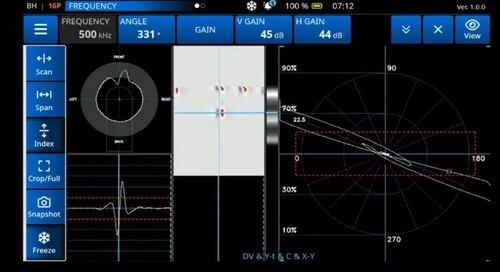

欠陥ビューア機能は、ボルトホールを真上からみた図の上に MiniMiteTM 回転スキャナーからのきずの位置が分かる信号をオーバレイ表示し、きずの位置特定を簡素化します。

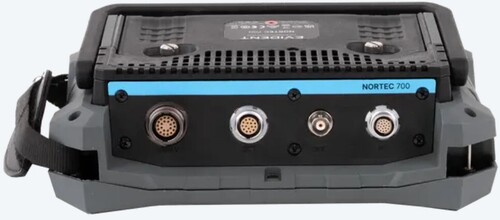

4 種類のコネクターを標準装備: NORTEC 700 の全モデルに、LEMO® 16 ピンユニバーサルコネクター、BNC ECT コネクター（自動内部バランス機能付き）、ECA コネクター、I/O コネクター（小型システム統合用）が標準搭載されています。使いやすいインターフェースでコネクターを選択するだけで簡単に使用できます。
また、LEMO コネクターは POWERLINK™ NORTEC プローブ技術（ボルトホール検査および導電率測定専用）にも対応しています。自動プローブ認識機能と装置プリセット機能により、セットアップ時間を短縮します。

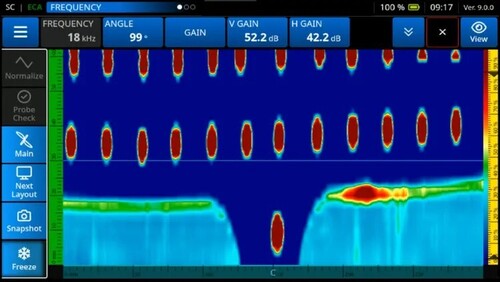

優れた視認性で検査効率を向上: NORTEC 700は、優れた視認性により、検査結果をより迅速かつ確実に評価できるようサポートします。高輝度・高解像度の 7 inch ディスプレイは直射日光下でも鮮明な表示を維持し、屋内外を問わず安定した視認性を確保します。強化されたカラーマッピングとリアルタイムイメージングにより、内部欠陥や表面きずを鮮明に表示し、パターンを直感的に識別できます。
また、レスポンスに優れたインターフェースから最適化されたコントラストや輝度設定に至るまで、あらゆる表示要素を検査現場を想定して設計。評価精度の向上、目の負担軽減、そしてシンプルで効率的な検査をサポートします。

表面・表面近傍検査（N700、N700D、N700i）: 高度な電子回路設計や鮮やかなディスプレイにより、表面および表面近傍の検査において、信号の忠実性を維持します。中～高周波数検査向けの標準機能 C - スキャン、インピーダンス平面表示、10 × 10 グリッド、スイープ（ストリップチャート）、複数のアラーム設定、自動リフトオフ追加機能には、ヌルポイント十字線、細目（拡張）グリッドおよびウェブグリッド、自動内部バランス回路（BNC コネクター用）が含まれます。

ボルトホール検査（N700D、N700i）: シンプルな設定機能と改良されたフィルターシステムにより、NORTEC 700 はボルトホール検査（回転スキャナー）に最適です。フィルターは、ボルトホール検査で一般的な「6 の字」パターンの信号応答となるよう標準設定されています。また、必要に応じて「8 の字」パターンの信号応答に切り替えることも可能です。さらに簡単に設定するために、Link 機能を有効にすると、スキャナーの回転速度に応じてフィルター設定が自動的に調整されます。

導電率およびコーティング厚さ測定（N700、N700D、N700i）: NORTEC 700 の導電率モードには、ユーザー定義による導電率やコーティング厚さの基準設定などを行う校正ウィザードが搭載されています。 NORTEC 700 は、非強磁性材料上の導電率および非導電性コーティング厚さを最大 0.64 mm まで測定できます。

クリティカルホール検査（N700D、N700i）: NORTEC 700 は、クリティカルなボルトホール探傷も簡単かつ正確に行うことができます。 NORTEC 700 は、幅広い産業用ボルトホールスキャナー、改良された C-スキャンウォーターフォール表示、レイヤーカーソルに対応しているため、多層構造内の欠陥位置を容易に特定できます。これらの機能に加えて、N700i にはレイヤー検出機能、欠陥ビューア、C-スキャンビューが搭載されています

2重周波数検査（N700D、N700i）

オールインワン表示機能
最大 3 つまでの設定可能なトレース（周波数 1、周波数 2、ミックスチャンネル）を一画面で同時に表示できる機能です。各チャンネルは、インピーダンスまたはストリップチャートとして表示され、その表示位置を調整することができます。

リアルタイム測定値
リアルタイム測定値パラメーターでは、標準スクリーンモードまたはフルスクリーンモードで、最大 2 種類までの信号測定を選択して表示できます。信号のさまざまな振幅と角度（位相）をリアルタイムに把握しながら検査をすることが可能です。
・3 タイプのピーク間振幅測定（水平、垂直、大きさ）から選択
・ヌルポイントからの水平方向または垂直方向の最大距離
・ピーク間の信号の角度（位相）測定

アプリケーション

N700

N700D

N700I

航空宇宙分野以外で、従来のECT技術を用いたシンプルな検査を必要とするユーザー向け

N700 に2重周波数システムを追加することで、より多くの機能が利用可能になります。画像表示なしですべてのECT機能を使用可能

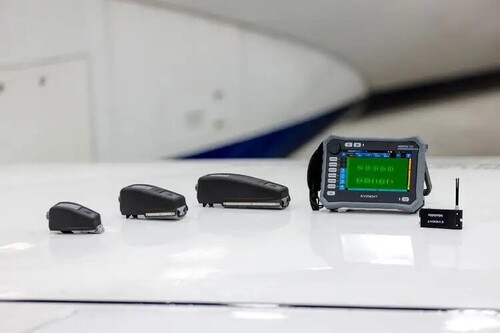

従来モードとアレイモードのどちらにも対応し、渦流探傷検査の生産性が向上します。渦流アレイプローブを使用することで、より広い範囲をカバーでき、より視覚的かつ直感的に欠陥の判別が可能

表面および近表近傍きず検出
導電率測定

表面および近表面きず検出
導電率測定
ボルトホール（回転スキャナー）検査
2重周波数対応

表面および近表近傍きず検出
導電率測定
ボルトホール（回転スキャナー）検査
2重周波数対応
渦電流アレイ（ECA）検査
欠陥ビューア（ボルトホール検査）
自動レイヤー検出（ボルトホール検査）

仕様

外観寸法	230.7 × 166.9 × 71.9 mm
重量	1.79 kg（リチウムイオンバッテリー含む）
防塵防水性能	IP65 準拠
バッテリー	600-BAT-L-2（リチウムイオン）[U8760058]
バッテリー稼働時間	最低 8 時間の連続運転が可能（標準的な ECT 検査時）
環境温度（使用時）	- 10 ℃ ～ 50 ℃（相対湿度 80 ％時）
環境温度（保管時）	- 20 ℃ ～ 50 ℃（バッテリー搭載）
ディスプレイ	7 inch TFT LCD（薄膜トランジスタ液晶ディスプレイ）
ディスプレイ寸法（H × W、対角）	154.2 × 85.9、177.8 mm
電源（DC入力電圧）	24 VDC（60 W）
DC コネクター	円形、2.5 mm ピンアダプター、中央ピン-正
データストレージ	64 GB の内蔵ストレージ
Wi-Fi	オプション
Bluetooth	オプション
周波数範囲	5 Hz ～ 12.5 MHz
ゲイン	0 ～ 100 dB（1 dB 刻み、連動および独立、垂直および水平）
アラーム設定数	3（独立）
使用可能なアラームタイプ	選択肢：ボックス（長方形）、極性（円）、セクター（パイ）、スイープ（時間ベース）、導電率、コーティング厚さ
位相	0-359.9°
アレイ容量	最大 128 タイムスロット
入力数	2
耐落下テスト	Method 516.6 Procedure IV、26回落下、出荷用梱包
衝撃耐性	MIL-STD-810F、Method 516.5 Procedure I、各軸 6 サイクル、15G、11 ms 半正弦波衝撃試験対応
振動耐性	MIL-STD-810F、Method 514.5、Procedure I、Annex C、Figure 6、general exposure：各軸 1 時間振動試験対応
フィルター	ローパス： 10 Hz ～ 2000 Hz および広帯域ハイパス：オフまたは 5 Hz ～ 1000 Hz、｢6 の字｣または｢8 の字｣の一定のフィルタータイプでユーザー選択可能。
駆動電圧	2 V p-p、4 V p-p、8 V p-p（低、中、高）
データ分解能	32 bit
サンプリングレート	最大 30 kHz
外部入出力	USB C 周辺機器用ポート（USB 2.0、USB 3.0、DisplayPort over USB Alternate Mode、オプションの外部アダプター使用による Ethernet over USB 2.0 に対応） Wi-Fi/Bluetooth 19 ピン LEMO I/O コネクター
プローブタイプ	ブリッジ構成またはリフレクション構成のいずれかでアブソリュートまたはディファレンシャンル。探傷器は NORTEC PowerLink プローブまた主要な他社製プローブやアクセサリーと互換性があります。
