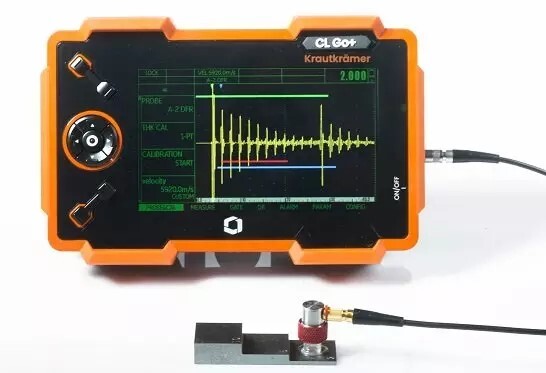

Aスコープ表示器付き超音波精密厚さ計クラウトクレーマーCL Go+は、0.001mm（0.0001インチ）の測定精度を提供し、より高い精度と信頼の高い厚さ測定を提供します。超音波精密厚さ計CL Go+は、コンパクトで用途の広いツールです。頑丈な筐体と直感的なメニュー、操作に優れたスイッチパッドにより、様々な機能を最大限に活用できます。 CL Go+は、使いやすいデータ管理機能を備えており、検査データを簡単に保存・分析することができます。

お問い合わせ・ご質問

主な特長

• 5インチディスプレイ・屋内外で見やすい画面
• 大きな測定値表示と画面構成により、視認性を向上
• 重量850gで片手で操作可能
• 右手又は左手操作の設定
• 校正(調整)用試験片をスタンドに内臓し、簡単に校正(調整)を実行可能
• スタンドには滑り止め加工あり
• IP 67準拠(MIL 510規格)

測定値の管理とデータ管理: CL Go+は、測定値の切り捨て表示機能があり、測定値の管理をより正確に行えます。また、大量のデータを複数の保存方法で測定値をファイル型式で保存することができます。この機能では、ユーザープログラム可能で、1ファイルあたり最大100,000の測定値をAスコープと共に保存することがきます。SDカードに複数のファイルを同時に保存できます。

あらゆるアプリケーションに対応: 自動車、航空、航空宇宙産業の部品などの厚さ測定に適しています。アルミニウム、スチール、銅、青銅などの鋳造やプレス加工された金属部品を効率的に測定できます。
さらに、機械加工部品、チューブ、構造部品、板、プラスチックや複合材、ガラスなどの測定にも対応します。

測定の信頼性: 品質管理では、各測定の安定性・再現性が重要です。
CL Go+は、すべての測定において、優れた安定性、再現性を提供します。
デジタル信号処理技術と自動ゲインコントロールにより、様々な条件下で安定した測定値を提供します。
高分解能のAスキャンとゲートにより、測定結果を最適化し、精度を保証します。

1役の拡張性: CL Go+は、クラウトクラマー Goシリーズの新しい機器となり、多目的な3‒in‒1プラットフォームです。
CLGo+シリーズは、
・DMS Go+シリーズ：Aスコープ表示付腐食厚さ計
・USM Go+ シリーズ：超音波探傷器
へのアップグレードが可能です。

仕様

基本・画面
画面サイズ (W × H)	108.0 × 64.8 mm, 5 インチ
解像度 (W × H)	800 × 480 ピクセル
コントラスト比	≥300
輝度	≥200 cd/m²
測定範囲	最大 14 m (551 インチ) 鋼中、ノーマルモード注：探触子、材料、表面粗さにより異なる
表示ディレイ	0 ～3,500 μs
探触子ディレイ	0 ～ 1,000 μs
音速	250 ～ 16,000 m/s
表示分解能	0.001, 0.01, 0.1 mm (0.0001, 0.001 or 0.01"),

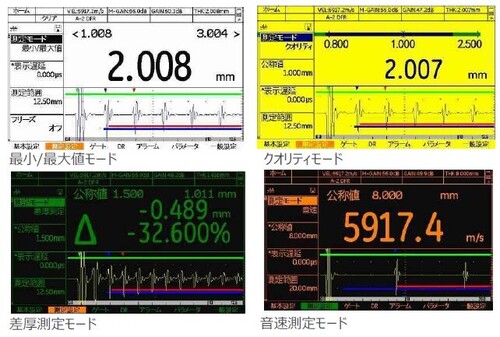

表示モード	数値表示、音速測定、品質管理、Aスコープ、Bスコープ、最小/最大、差厚、データレコーダ
コネクタ
接栓	2 × LEMO-00
USB	Micro USB
サービスインターフェース	1 × Mini-RS232C (サービス用途のみ)
送信部
パルス	スクエアパルス
パルス電圧	120 V / 250 V（探触子選択により自動設定）
立上り/立下り	最大 10 ns
パルス幅	探触子選択時に自動設定
受信部
ゲイン	110 dB （ダイナミックレンジ、自動ゲインコントロール・マニュアル設定）
保存
保存媒体	SDカード
保存容量	32 GB, SD カード
データ数	100,000/ファイル（SDカードに保存）
その他
バッテリ動作時間	6 時間（満充電時) 充電方法：付属AC/充電器外部充電ケース（オプション）：付属AC/充電器の使用充電レベル：比例充電レベル表示
AC/充電器	ユニバーサル電源ユニット AC100 ～ 240 V、50/60 Hz CCC, CE, UL, CSA, PSE準拠
外形寸法 (W × H × D)	175 × 111 × 50 mm
重量	850 g （バッテリ含む）
動作温度範囲	0 ... 55 °C
保管温度範囲	-20 ... +60 °C, 24 hrs バッテリー含む
