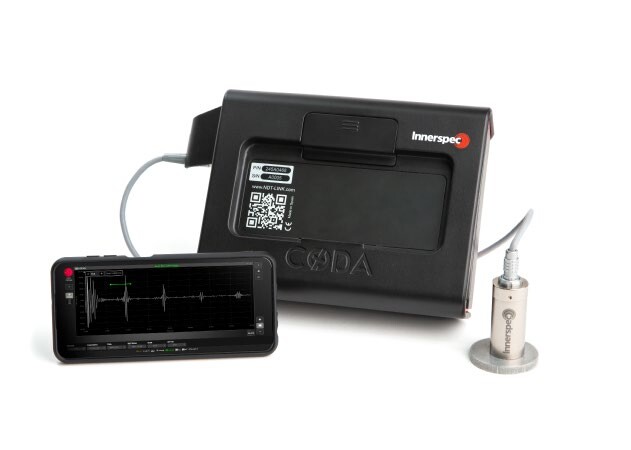

電磁超音波探傷装置 CODA Innerspec Technologies, Inc.

CODAは、Innerspecの特許取得済パルサー技術を使用し、EMATと圧電素子センサの両方に対応可能な、最初で唯一のポータブル高出力超音波探傷器です。使用可能なEMATアプリケーションには、厚さ測定、腐食マッピング、ボルト荷重測定、応力測定、垂直探傷などがあります。 圧電素子トランスデューサーを使用する場合、CODAはコンベンショナル超音波探傷器として機能し、垂直、斜角、表面波を含むすべての標準的な超音波アプリケーションに対応します。

お問い合わせ・ご質問

主な特長

・EMATおよび圧電素子センサ両方を使用可能なパルサー技術(特許取得済)
・EMATセンサは非接触、接触媒質なしで使用できるため、-30°～650°の幅広い温度域にて測定および欠陥検出が可能
・あらゆるメーカーの圧電素子センサとInnerspec独自のドライカップル圧電素子センサが使用可能
・厚さ測定、腐食マッピング、応力測定（鉄道車輪、レール、プレート）、ボルト荷重測定、垂直探傷のためのカスタムEMATアプリケーション
・厚さ測定、斜角探傷用のコンベンショナルUTアプリケーション
・NDT-WEBソフトウェアにより、あらゆるWiFi接続対応デバイスから操作可能

仕様

超音波パルサ 1 - EMAT 1 - 圧電素子
帯域幅 1500kHz ～ 10MHz 100kHz ～ 10MHz
RFパルサ 1-3 サイクル(トーンバースト)
電力出力 16kW
400Vpp @ 40A pk
0.6% 最大負荷		 ハーフサイクルスクエアパルス
電力出力 600W
100 V - 400 V @ 5A pk
0.6% 最大負荷
レシーバ 20dB ～ 90dB ゲイン 0dB ～ 48dB ゲイン
送受信モード パルスエコー/ピッチキャッチ
デュアルチャンネルマルチプレクサ Yes (CODA SM) No
アナログ/デジタルコンバータ 14-bit, 100 MSPS
波形表示 全波, +/- 半波, EnvelopeおよびRFモード
フィルタ プログラマブルデジタルフィルタ
評価ゲート 1チャンネルあたり3ゲート
振幅, 時間, 周波数
エンコーダインターフェース A/B Quadrature or clock/direction (CODA+, CODA SM)
パソコン通信 Wi-Fi 2x802.11ac/ax dual band
USB 3.0, Ethernet
ソフトウェア ITOP with NDT-WEB
内部ストレージ容量 32GB SSD
メモリ 8GB RAM
プローブコネクタ LEMO, BNC, 熱電対
使用温度範囲(本体) 0°C ～ 40°C
電源入力 USB タイプC アダプタ入力: 100-240 VAC, 50-60 Hz
バッテリ リチウムイオンバッテリ 14.4V, 49Wh, <10A@ 6.8Ah;
最大10時間駆動
その他のI/O HDMI, 熱電対
温度補正 自動, 熱電対入力
ユーザーインターフェース ポータブルタッチスクリーン 6.9" (デフォルト)
ITOPオペレーティング・プラットフォームを通じてあらゆるオペレー
ティング・システムやデバイスからアクセス可能なウェブ・ブラウザ
寸法 223 mm(W) x 182 mm(D) x 70 mm(H)
重量 1.58kg(バッテリー含む)/ 1.35kg(バッテリー含まず)
電磁超音波探傷装置 CODA
