フェーズドアレイ、T O F Dに加え、ライブFMC/TFM機能を備えた最高峰モデルです。 最大6モードのライブTFM画面を同時表示可能、全Aスコープ保存可能で、データ取得後 にTFMモードの変更やゲート設定の変更ができます。

お問い合わせ・ご質問

主な特長

独自OSによる高速起動、高速処理と最新型タッチパネルによる軽快な操作によりストレス無く操作することが出来ます。

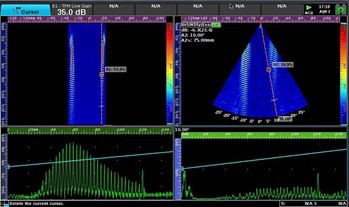

ライブFMC/TFM

最先端の解析技術を採用。
業界最大の解像度(500,000ピクセル)で高精細な検査結果を提供します。

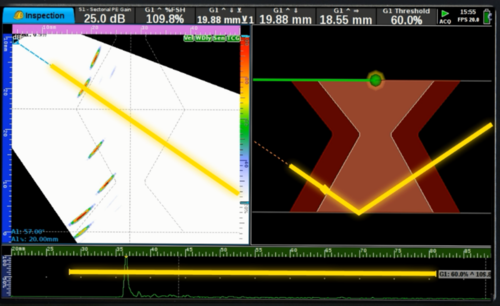

スキャンプラン+レイトレーサー

ワーク情報を入力すると3D表示することが可能で、レイトレーサー機能により欠陥波形を重ねることにより反射源の位置を明確に表示し、合否判定を手助けします。

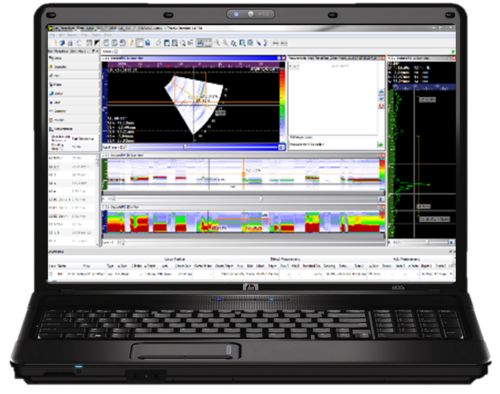

解析ソフトUT Studio+(1ライセンス付属)

保存したデータから全ての解析処理を行うことが出来ます。データの閲覧だけでなく、ゲートの再設定や詳細な解析を行うことが出来ます。

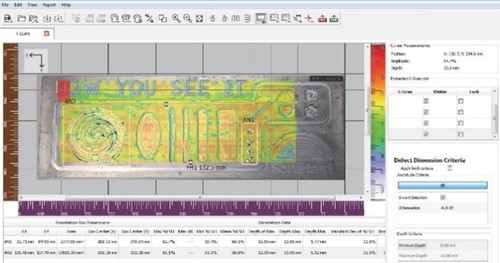

CスキャンソフトUT Map(オプション)

複数のCスキャンデータを合成できるだけでなく、デジカメなどの画像に取得した画像を重ねることができます。
画像は半透明など様々な表示方法があり、よりわかりやすい結果を提供することが出来ます。

仕様

基本仕様 2chUT+TOFD+PA(16/64)
追加機能 TOFD

標準

PA16/16 標準
PA16/64 標準
PA32/64 オプション
PA16/128 オプション
PA32/128 オプション
ライブTFM オプション
CSV出力 オプション
FMC/TFM解析 オプション
UT仕様 パルス電圧 100~400V
PRF 最大20kHz
ゲイン調整幅 最大100dB
周波数帯域 200k~18MHz
サンプリングレート 200MHz
PA仕様 パルス電圧 50~100V
最大PRF 50kHz
フォーカルロー 1024
表示画面数 8画面
ゲイン調整幅 最大80dB
周波数帯域 200k~23MHz
FMC/TFM仕様 ライブTFM表示 オプション
表示画面数 6画面
最大素子数 64素子
ゲイン調整幅 80dB
周波数帯域 200k~23MHz
PRF 50kHz
最小解像度 0.01mm²
ビーム数 500,000ピクセル
大きさ 115×220×335mm
重さ 5.6kg(バッテリ1個含む)
記録容量(ファイルサイズ) 128GB/SSD(無制限)
画面 サイズ 10.4インチ
解像度 1024×600
ユーザーインターフェイス

高感度タッチパネル

ボタン、タッチホイール

防水保護等級 IP66
温度 使用時 -10~40℃
保管時 -20~60℃
エンコーダ入力 2軸
バッテリ 2個(ホットスワップ対応)
駆動時間(新品時) 6時間
標準セット内容

本体、キャリングケース、接触媒質、バッテリ(1個)、電源アダプタ、電源ケーブル、
ハーネス、USBメモリ、解析ソフトUT Studio+(1ライセンス)、取扱説明書、成績書

動画ライブラリ

フェーズドアレイ超音波探傷器Veo3の紹介

TFMi の紹介

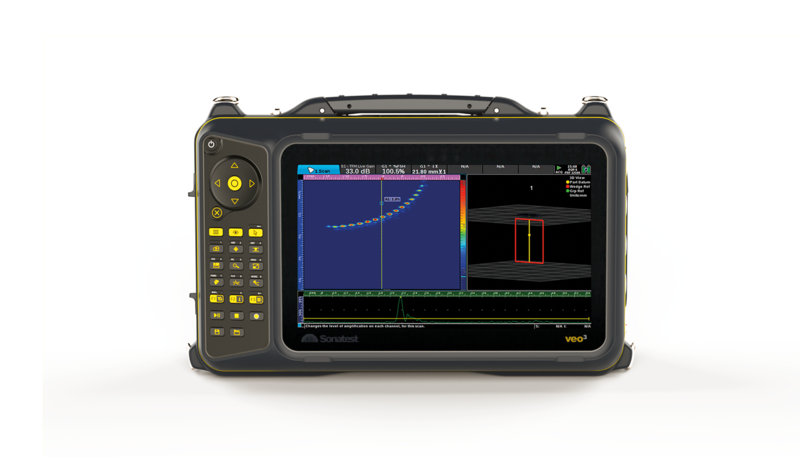

フェーズドアレイ超音波探傷器 Veo3
