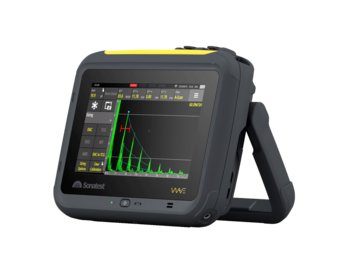

超音波探傷器 WAVE Sonatest Ltd.
超音波探傷器市場に革命を起こすために利用可能な最新技術を統合しています。革新的であるだけでなく、カスタマイズ可能なインターフェイスは毎日のワークフローを効率化し、レイトレーシング機能とシミュレーションツールを備えた独自のインタラクティブスキャンプランが分かりやすい探傷結果を提供します。 WIFI機能により、フィールドのどこからでもアクセスでき、データ転送、アプリケーションのインストールが容易になり、校正日とソフトウェアバージョンを管理することできます。
お問い合わせ・ご質問主な特長
WAVE超音波探傷器の革新的なソリューションは、製造からサービスエンジニアリングまでの幅広い産業用途に適合しています

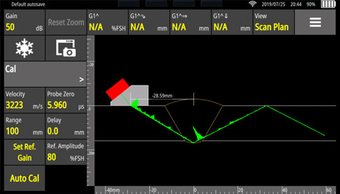

- WAVEインタラクティブ スキャンプランで誤判定を低減
-
WAVEインタラクティブスキャンプランは、検査した部品の合否判定を容易にするために開発されました。スキャンプランは、曲面やT継手などの複雑な形状を表示することができます。このユニークな機能をリアルタイムレイトレーサーと組み合わせることにより、実際の欠陥と疑似エコーとの区別が容易になり、誤判定による不要な修復を回避できます。
- WAVEアプリケーションコンセプトによる検査適合性と操作性
-
WAVEアプリケーションコンセプトは作業性と操作性の両立を図るため、特定の手順に従ってユーザー独自のアプリケーションを作成することができます。無駄のないアプリケーションは、より少ないトレーニングと長期的な経済的利益をもたらします。使いやすいディスプレイを備えた直感的なユーザーインターフェイスにより、ワークフローの最適化が保証され、潜在的な操作エラーを防止することができます。
仕様
|
WAVE Concept |
WAVEアプリケーション |
最大50アプリ |
|
WAVE Utouch テクノロジ |
P-CAP Multi Touch |
|
|
インタラクティブスキャンプラン |
波形表示とビーム路程表示 |
有り |
|
溶接形状表示 |
有り |
|
|
T継手/ノズル/フランジ表示 |
有り |
|
|
曲面 |
有り |
|
|
ライブレイトレーサー表示 |
有り |
|
|
プロジェクテッドAスコープ |
有り |
|
|
複雑形状の正しい深さ表示 |
有り |
|
|
測定 |
ゲート数 |
4 |
|
DAC/分割DAC |
標準 |
|
|
TCG |
標準 |
|
|
AVG/DGS |
標準 |
|
|
AWS |
標準 |
|
|
API |
標準 |
|
|
CSC(Carved Surface Collection) |
標準 |
|
|
T継手と複雑材料 |
標準 |
|
|
トランスミッタ |
PRF |
1500Hz（オプション 最大6000Hz） |
|
パルサー電圧 |
100～500V |
|
|
レシーバ |
ダイナミックレンジ |
120dB |
|
バンド幅 |
0.2～20MHz |
|
|
フィルタ数 |
20 |
|
|
波形平均化 |
有り |
|
|
一般 |
バッテリ駆動時間 |
10時間 |
|
画面サイズ |
7inchワイド（1024×600） |
|
|
寸法 |
222×174×64mm |
|
|
重量 |
1.7kg |
|
|
IP等級 |
IP67 |
|
|
動作温度 |
-10～45℃ |
|
|
WIFI |
有り |
|
|
スピーカ、レコーディング機能 |
有り |
