超音波探傷器 UI-S9 菱電湘南エレクトロニクス株式会社

使いやすさをさらに追及 　JSNDI機能標準搭載 　高輝度LED液晶搭載 　ダイレクトキーで直感的な操作

お問い合わせ・ご質問

主な特長

様々な現場から資格教育のRタイプ機能まで幅広いニーズに対応

JSNDI仕様対応

UI-S9は付属のJSNDI専用シートにより、Rタイプの練習ができます。

ダイレクトキーで直感的な操作

操作パネルから探傷条件の選択、数値での直接入力が可能

データをUSBメモリに保存

探傷条件や波形画像などをUSBメモリに保存できます。

写真機能

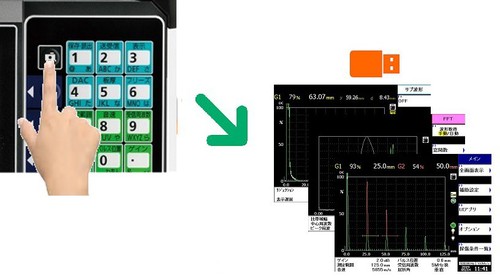

表示画面をワンタッチで画像保存

無段階スタンド

探傷姿勢に合わせて180度の範囲内で角度調整が可能

高い防水性

仕様

表示器 画面サイズ 6.5インチ　LED液晶
有効表示領域（mm） 132.5×99.4
画素数（ピクセル） 640（W）×480（H）
Aスコープ画素数 430（W）×316（H）　拡大時530（W）×421（H）
外形寸法・質量

250（W）×160（H）×96（D）mm突起部含まず　約2.6kg（バッテリ１本含む）
ケース 強化ABS樹脂（前面・裏面）アルミ合金（上部）　IPX6型準拠
動作保証温度 0～40℃（動作時）　-20～60℃（保管時）
送信部の性能 出力インピーダンス 50Ω以下
パルス繰返周波数 測定範囲と連動
パルスの立ち上がり時間

10ns以下
送信波形 スクエアパルス
送信電圧 低/中/高
ダンピング 50/300Ω
受信部の性能 ゲイン 110ｄB　0.1ｄBステップ
感度 80ｄB以上　5MH狭帯域
入力インピーダンス

50Ω±15%、300Ω±15%（一探触子法、二探触子法とも）
周波数帯域の選択 0.25/0.5/1/2/3/4/5/10/15/20/25MHz（狭帯域、広帯域選択）
増幅直線性 ±3%以内
時間軸部の性能 測定範囲 5.9～14,556mm（鋼中縦波換算）
掃引遅延範囲（パルス位置） フルスケール～3,000us±5%
時間軸直線性 ±1%以内
ゲート部の性能 ゲートの遅延範囲 画面上0～フルスケール
ゲートマーカーの幅 画面上0～フルスケール
ゲート数 4ゲート
電源 ACアダプタ

定格入力　AC100V～240V　50/60Hz

バッテリ

 リチウムイオン電池　12V7.8Ah
バッテリ駆動時間 約10時間（ご使用条件によって異なる場合があります）
充電時間 80%充電　約2.5時間
100%充電　約5時間
外部メモリ メモリ USB（マスター）メモリ収納
標準機能

測定方式 一探触子法、二探触子法、透過法
波形選択 DC/DC+/DC-/RF
ビーム路程表示方式 ピーク/アップ/ファーストエコー/ゼロクロス
音速範囲 100～15,000m/s

MA/ピークホールド機能

 波形の軌跡を保持し比較できる機能
斜角探傷支援機能 JIS、AWS、ASME　DAC自動作成の支援機能を搭載
探傷条件一覧機能 一覧機能あり
オートキャリブレーション機能

6種類

　入射点1点調整、音速+入射点２点調整、入射点多重調整、音速+入射点多重調整、

　音速１点調整、音速多重調整
屈折角測定機能 測定したビーム路程を用いて屈折角を計算
Rタイプ機能 JSNDI機能標準搭載
FFT機能（周波数分析機能）

周波数分析機能標準搭載

中心周波数0.25MHz～25MHz可変　表示範囲最大50MHz

曲率補正機能

 ビーム路程の深さの曲率補正機能
AWS機能 AWS D1.1規格対応判定機能
Bモード 時間単位で取得するBスコープ表示機能
超音波探傷器 UI-S9
