ポータブル電磁超音波探傷器 VOLTA Innerspec Technologies, Inc.
電磁超音波(EMAT : Electro-Magnetic Acoustic Transducer) EMATは、超音波探傷試験の一つで、電磁場を通じて金属材料中に超音波を発生させる方法です。
お問い合わせ・ご質問主な特長
・接触媒質が不要
・対象物表面の影響を受けにくい
・少々プローブが傾いても測定値に影響しない
・ピエゾ法で使用される垂直、斜角、ラム波、レイリー波、ガイド波など利用可能
- EMATで有効利用できるSHガイド波
-
SHガイド波は、板厚方向の振動成分がなく、試験体の内容物や塗装などの外環境に影響されにくい特徴があります。しかしながら、ピエゾ法では極めて高粘質な接触媒質を使用することから、SH波は取り扱いが困難です。EMAT法では接触媒質は不要で、プローブを走査しながらSH波を発振することも可能です。
- MRUT SHスキャナ
-

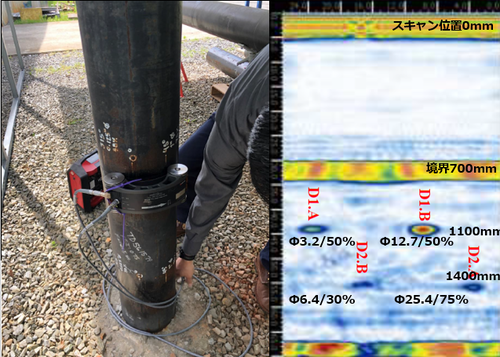

MRUT SHスキャナでは、走査方向と直行する方向にSHガイド波を発生させることができます。これにより、照明柱の地下腐食や防食テープ下の配管腐食への応用が期待できます。
※一般的な伝搬距離は~3mとされています。
仕様
仕様 |
|
超音波チャンネル数 |
2 |
帯域幅 |
20kHz~8MHz (MRUT&LRUT) |
繰り返しパルス率 |
最大1,000Hz |
RFパルサー |
スパイク、トーンバースト波形 電力出力:6kW 1,100Vpp @ 24A pk-pk into 50Ω 1%maximum Duty |
レシーバー |
LEMO入力: 入力インピーダンス1kΩ ゲイン 16dB~100dB ゲイン分解能<0.1dB BNC入力: 入力インピーダンス1kΩ ゲイン -14dB~60dB ゲイン分解能<0.1dB |
Pulse/Receive モード |
パルスエコー ピッチキャッチ |
アナログ/デジタルコンバータ |
14bit, 125MHz |
波形表示 |
全波、±半波、RFモード |
フィルタリング |
FIRデジタルフィルター アナログバンドパスフィルター |
判定ゲート |
自動設定ゲート(ウィザードベース) ユーザー調整可能 |
エンコーダ インターフェース |
2x A/B Quadrature |
PC通信 |
Wi-Fi 802.11n 2.4G, Bluetooth 4.0, USB, Ethernet |
ソフトウェア |
ITOP with NDT-Web™ |
内部ストレージ容量 |
64 GB |
内蔵メモリ |
4 GB RAM |
プローブコネクタ |
LEMO, BNC, 熱電対 |
使用温度範囲(本体) |
0 - 40℃ |
入力電源 |
単相AC100 ~ 240V 50/60Hz |
出力電源 |
24 V @ 6.25 A, 150 W Max. |
バッテリ |
リチウムイオンバッテリ 14.4 V @ 6.8 Ah, 98 Wh, 4-8時間駆動、ホットスワップ対応 |
I/O |
HDMI, Bluetooth, 熱電対 |
サイズ |
406 W x 305 H x 152 D (mm) |
重量 |
9.1kg |
