What's 非破壊検査放射線透過試験(RT)
原理

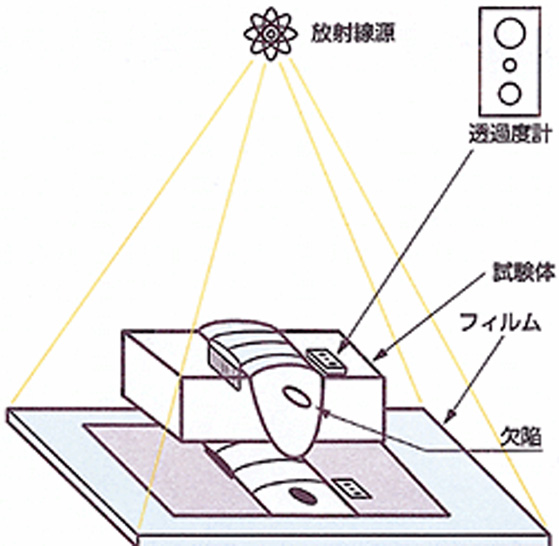

試験体に放射線を照射すると、放射線は透過しながら物体との相互作用により次第に弱くなる。溶接部の場合、ブローホールなどの欠陥は健全部に比べ放射線がよく透過する。その結果、欠陥はフィルム上に黒い像として検出される。
特徴
- 金属材料（溶接部、鋳鋼品）、非金属材料に適用できる。
- 放射線の進行方向に奥行きのある内部欠陥を検出しやすい。
- IP（記憶蛍光体）を使用すれば画像処理により画質の向上が図れる。
- 微小焦点のX線管を使用すれば拡大撮影が可能。
- 放射線に対する安全管理が必要。
欠陥の事例
| 欠陥名 | 断面形状 | Ｘ線透過写真 |
|---|---|---|

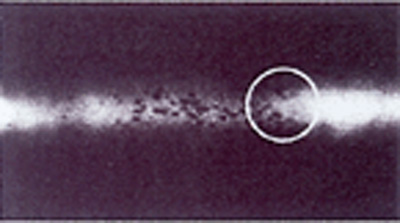

| ブローホール |  |
 |

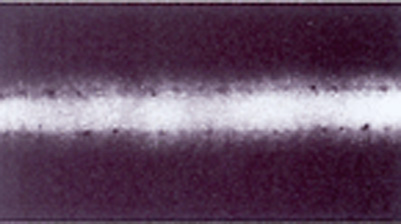

| 融合不良 |  |
 |

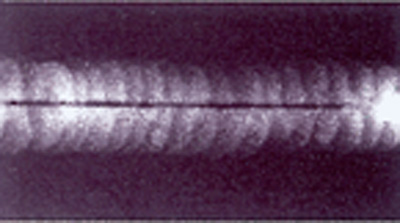

| 溶込み不良 |  |
 |
